一般機械試験
疲労試験、クリープ試験
疲労試験、クリープ試験 概要
「各種試験機を利用して材料の疲労特性を明らかにします。」
クリアライズの疲労試験、クリープ試験では、実機構造の要素モデルを検討し、実機を模擬した疲労試験を提案、実施します。また、ひずみ変位量などの計測を併用し、構造体の信頼性評価に貢献します。
疲労試験、クリープ試験 特長
実機構造体の環境に合わせた疲労試験に対応
電気炉や恒温槽を併用した疲労試験に対応。実機構造体の環境に合わせた疲労試験に対応します。 モデル試験を提案し、実機を模擬した疲労試験を提案します。
各種計測を併用した疲労に対応
ひずみや変位量などの計測を併用した疲労試験に対応します。実機構造模擬試験においては、局所的なひずみ分布は変位量を計測し信頼性評価に貢献します。
-

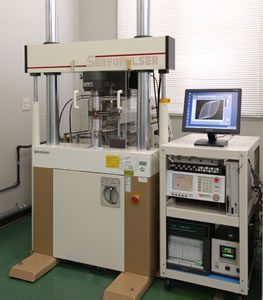

油圧サーボ型疲労試験機 100kN
-

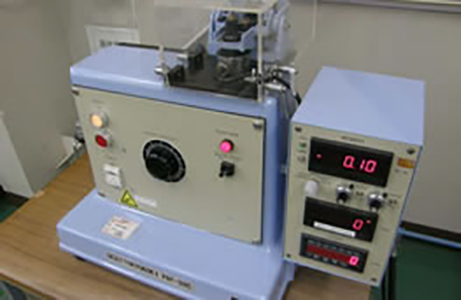

平面曲げ疲労試験機
- 適用分野
- 金属材料
- 非鉄金属
- 実機構造モデル
- 主な装置・仕様
- 油圧サーボ型疲労試験機
- 平面曲げ疲労試験機
- 回転曲げ疲労試験機
| 種類 | 最大荷重 | 周波数※ | 試験温度 | 加熱方式 | 備考 |
| 油圧サーボ | 100kN | 20Hz | R.T. | - | |
| 油圧サーボ | 100kN | 20Hz | R.T.～800℃ | 電気炉 | |
| 油圧サーボ | 50kN | 20Hz | R.T.〜800℃ | 電気炉 | - |
| 油圧サーボ | 50ｋN | 20Hz | -50〜350℃ | 恒温槽 | - |
| 油圧サーボ | 10kN | 20Hz | -50〜350℃ | 恒温槽 | ベッド有 |
| 油圧サーボ | 10kN | 20Hz | R.T.〜200℃ | 恒温槽 | |
| 油圧サーボ | 5kN | 20Hz | R.T.〜200℃ | 恒温槽 | |
| 平面曲げ | - | 25Hz | R.T. | - | - |
| 回転曲げ | 100kg(100Nm) | 50Hz | R.T. | - | - |
| 回転曲げ | 100kg(100Nm) | 50Hz | 200～900℃ | 電気炉 | - |
疲労試験、クリープ試験 詳細
高サイクル疲労試験
1. 目的
金属材料の高サイクル疲労特性を明らかにする試験である。鋼構造物の信頼性評価や余寿命評価が可能になる。
2. 方法
ASTM E466、JIS Z2273等に試験規格に準じ、材料の応力-破断繰り返し数線図を求める。恒温槽や電気炉を併用し、低温から高温の幅広い環境の試験が可能である。
3. 特徴
軸応力や曲げ応力など実機に加わる負荷に合わせた試験の対応。材料が弾性範囲で高サイクルの繰り返し負荷を受けるときの疲労強度（高サイクル疲労強度）を求め、疲労破壊挙動を把握する。
4. 実施例
構造用鋼、耐熱鋼、アルミニウム合金、チタン合金、はんだなどの各種金属や樹脂材の高サイクル疲労試験。

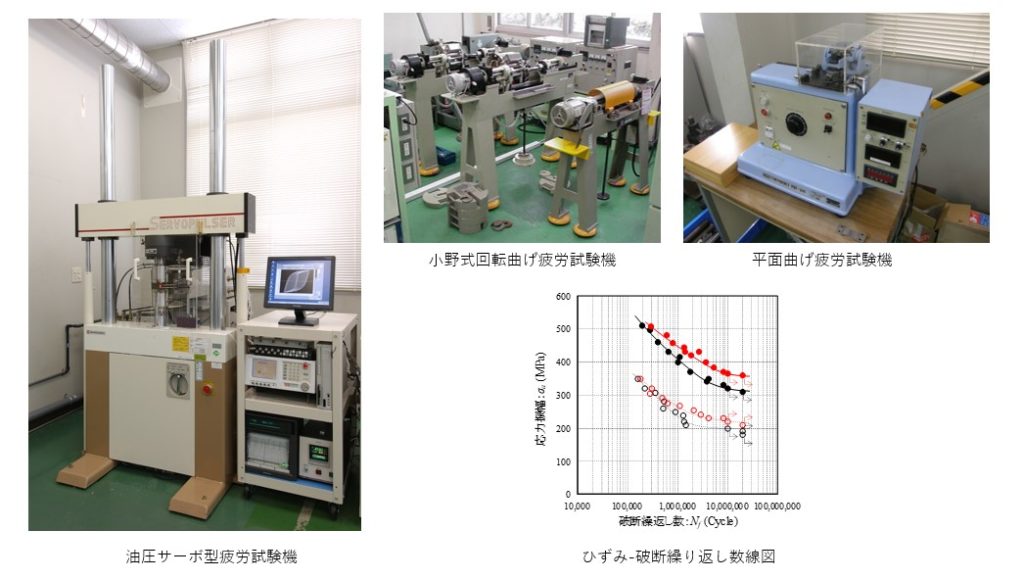

5. 試験概要
低サイクル疲労試験
1. 目的
金属材料の低サイクル疲労特性を明らかにする試験である。鋼構造物において塑性変形の伴う金属疲労に対して余寿命評価が可能となる。
2. 方法
ASTM E606等に試験規格に準じ、材料のひずみ-破断繰り返し数線図を求める。恒温槽や高周波誘導加熱装置を用い、低温から高温の幅広い環境の試験が可能である。
3. 特徴
金属材料が塑性範囲で繰り返し負荷を受けるときの疲労特性（低サイクル疲労強度）を求め、疲労破壊挙動を把握する。
4. 実施例
耐熱鋼、アルミニウム合金、チタン合金、はんだなどの各種金属の低サイクル疲労試験。

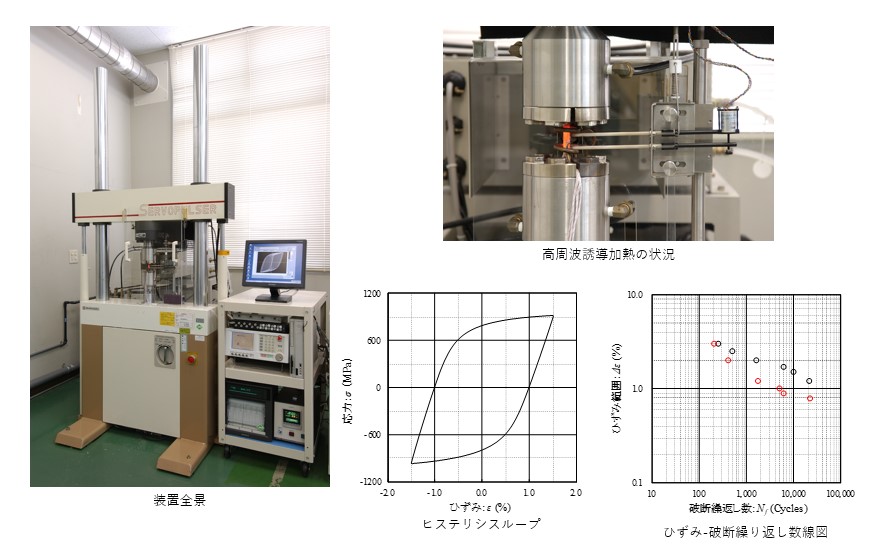

5. 試験概要
特殊試験装置の紹介

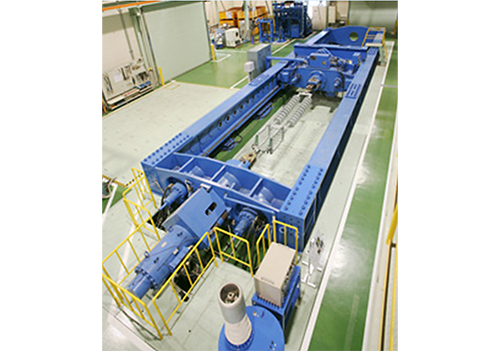

1500kN 横型疲労試験機
性能・仕様
型式 EAH-1500型
製造メーカ 株式会社 島津製作所
最大荷重 1500kN
試験スペース 長さ14500mm、幅3500mm、 高さ2500mm
試験ストローク ±100㎜
最大加振速度 10Hz(振幅：0.5㎜時)
主な用途・特徴 がいし装置の実規模試験、一般構造物の疲労試験

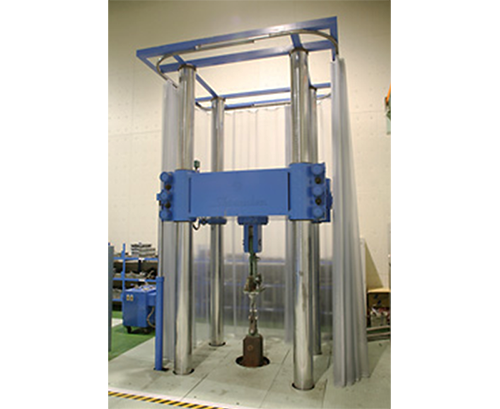

1000kN 縦型疲労試験機
性能・仕様
型式 EAH-100型
製造メーカ 株式会社 島津製作所
最大荷重 1000kN
試験スペース 柱間隔：1200mm×1600mm
長 さ：650～3000mm
試験ストローク ±50㎜
最大加振速度 12Hz(振幅：0.3㎜時)
主な用途・特徴 一般構造物の疲労試験
